Montaža tiskane pločice je trenutak u kojemu se projekt materijalizira — kada PCB prestaje biti datoteka i postaje funkcionalni elektronički sklop. Svaki korak u tom procesu direktno utječe na pouzdanost gotovog uređaja, i svaki korak radimo s pažnjom koja to zahtijeva.

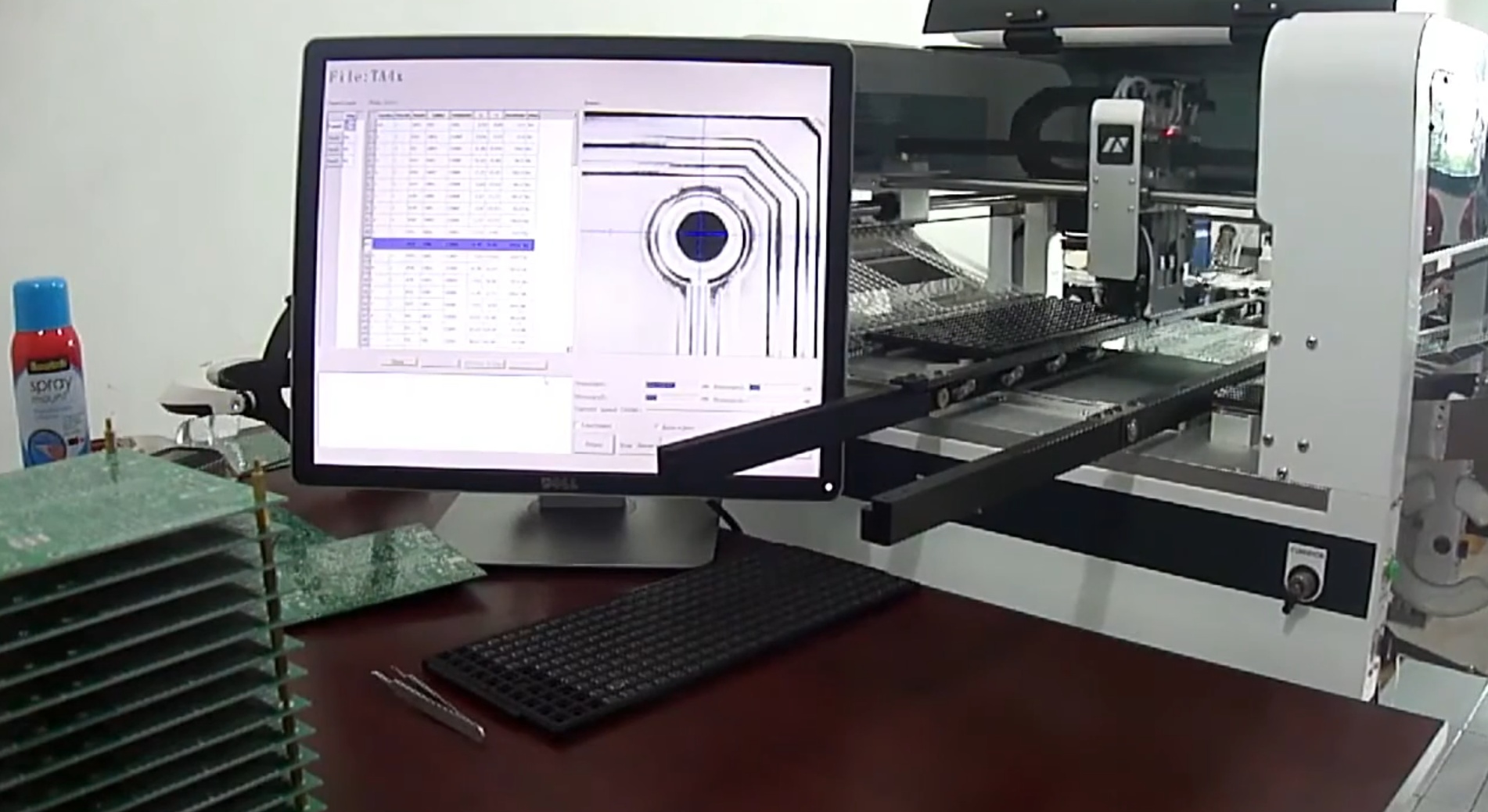

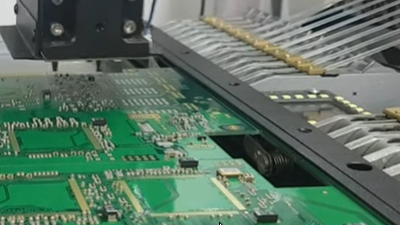

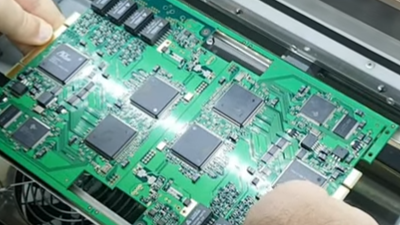

Naša montažna linija pokriva cijeli spektar suvremene elektroničke montaže: nanošenje lemne paste stencil printerom, postavljanje SMD komponenata na Pick&Place stroju, lemljenje u reflow kontroliranoj peći, te ručnu montažu PTH komponenata sa visokokvalitetnim Weller lemnim stanicama s preciznom kontrolom temperature. Mješovite pločice — s kombinacijom SMD i PTH komponenata — svakodnevna su rutina, ne iznimka.
Proces svake montažne narudžbe počinje pripremom. Provjeravamo da su sve komponente pristigle i ispravno evidentirane prema BOM-u, da je stencil odgovarajući za dati PCB dizajn, i da su parametri reflow profila usklađeni s preporukama proizvođača paste i zahtjevima komponenata. Tek nakon te provjere pločice ulaze u liniju.

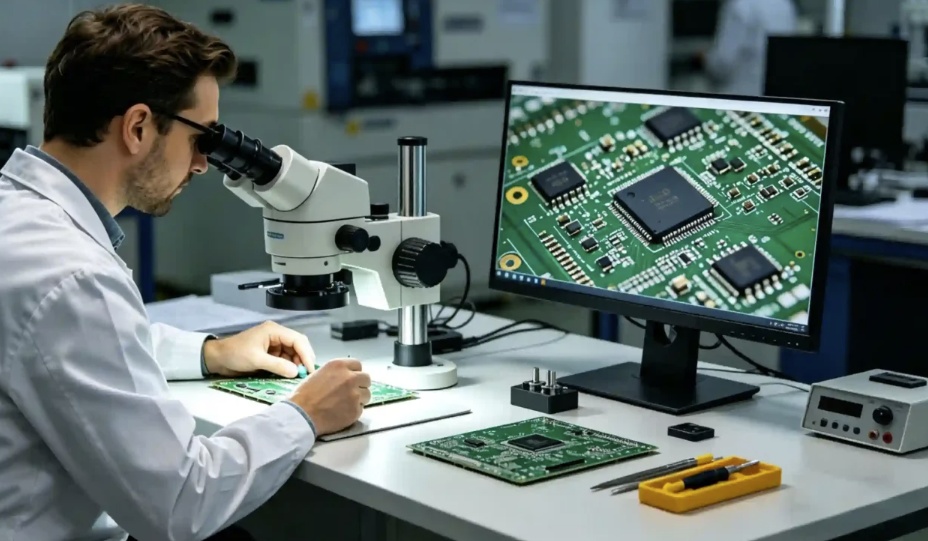

Nakon reflow-a svaka pločica prolazi vizualnu inspekciju. Opremljeni smo stolnim stereo mikroskopima namijenjenim elektroničkoj inspekciji, a za zahtjevnije slučajeve — fine pitch komponente, sumnjivi spojevi, analiza oštećenja — koristimo elektronske mikroskope koji omogućuju detaljan uvid u svaki spoj. Inspekcija nije formalnost na kraju linije; to je filter koji osigurava da nijedna loša pločica ne dođe do klijenta.

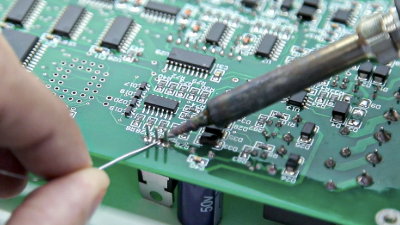

PTH komponente — konektori, transformatori, elektrolitski kondenzatori, releji i sve što prolazi kroz pločicu — leme se ručno na Weller stanicama s precizno definiranom temperaturom. Ručno lemljenje u rukama iskusnog tehničara nije kompromis u odnosu na automatizaciju — za manje serije i mješovite pločice to je optimalan proces koji daje pouzdane, vizualno čiste spojeve bez termičkog stresa na okolne SMD komponente.
Klijentima nudimo montažu kao dio kompletne usluge razvoja i proizvodnje, ali i kao samostalnu uslugu za one koji dolaze s vlastitim PCB-ovima i komponentama. Prihvaćamo i djelomičnu montažu — kada klijent želi da mi odradimo SMD dio, a PTH komponente montira sam, ili obrnuto.
