Svaki projekt koji napusti naš pogon prati kompletna tehnička dokumentacija. Ovo nije formalnost niti dodatak koji se priprema na kraju — dokumentacija nastaje paralelno s projektom, korak po korak, i odražava točno ono što je napravljeno, zašto i kako. Klijent koji od nas dobije uređaj dobiva i znanje potrebno da tim uređajem upravlja, da ga reproducira i da ga razvija dalje — neovisno o tome hoće li to raditi s nama ili s nekim drugim.

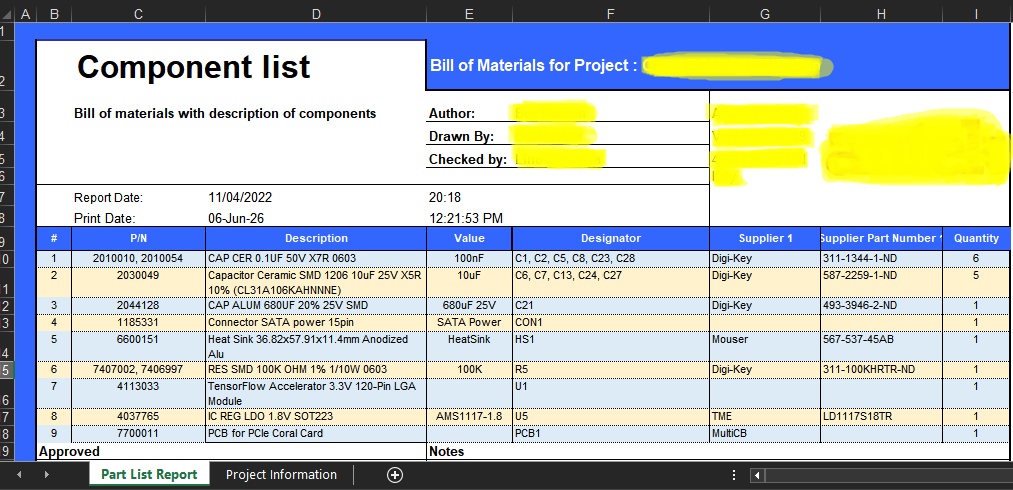

Bill of Materials (BOM)
BOM je popis svake komponente u dizajnu — s točnim MPN brojem proizvođača, referencom na shemi, količinom, kućištem i preporučenim distributerom. Nije to samo lista za naručivanje; to je referentni dokument koji jednoznačno definira svaki dio uređaja. Za svaku ključnu komponentu uključujemo i verificirane alternate — zamjenske dijelove koji su pin-kompatibilni ili funkcionalno ekvivalentni — jer BOM koji ovisi o jednom izvoru nabavke nije otporan na stvarnost tržišta komponenata.
BOM isporučujemo u strukturiranom Excel formatu koji se može direktno koristiti za naručivanje kod distributera, za kalkulaciju troškova serije i za evidenciju zaliha. Svaka nova revizija dizajna donosi i novu reviziju BOM-a, s jasno označenim promjenama.
Specifikacije tiskanih pločica
PCB specifikacijski dokument opisuje sve parametre tiskane pločice koji su potrebni za naručivanje izrade: broj slojeva, materijal, debljinu, stackup, završnu obradu površine (HASL, ENIG, OSP...), boju solder maske, minimalnu širinu vodova i razmake, specifikacije via, kontroliranu impedanciju gdje je primjenjivo, i sve ostale zahtjeve koje proizvođać mora ispoštovati. Gerber datoteke, drill datotekei i assembly drawing priloženi su uz specifikaciju i zajedno čine kompletan proizvodni paket koji se može poslati bilo kojoj PCB tvornici na svijetu.

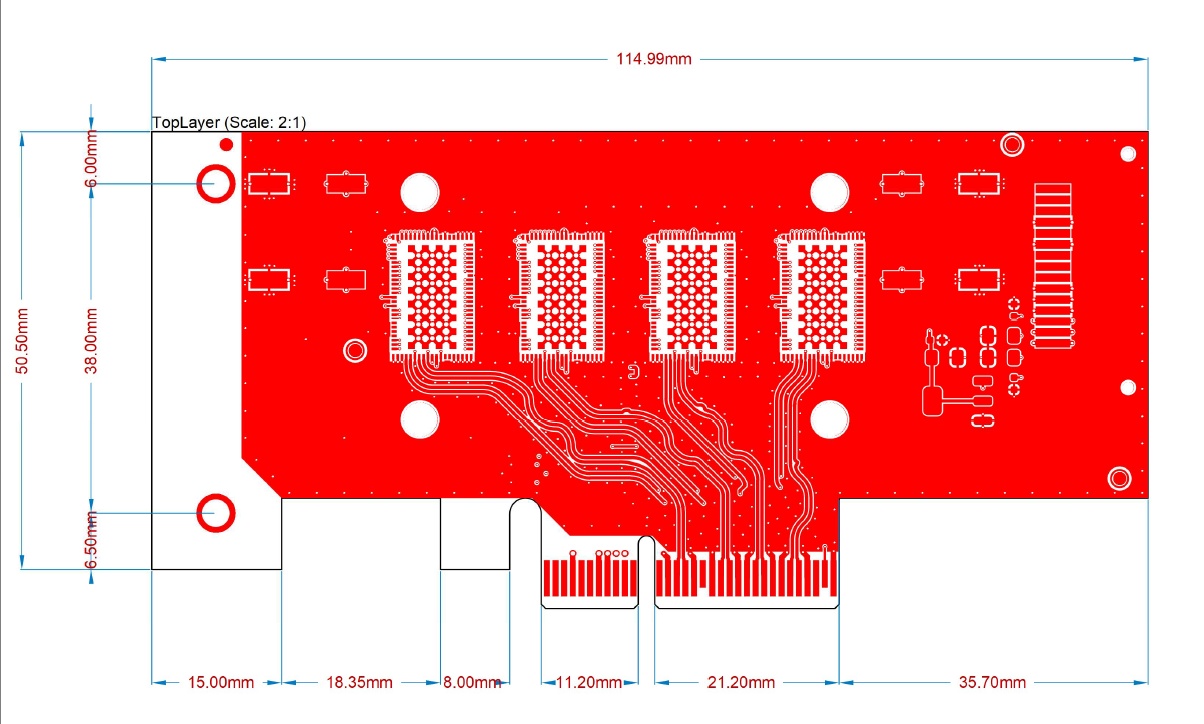

Mehanički nacrti
Za projekte koji uključuju kućište ili mehaničku integraciju u neki veći sustav izrađujemo mehaničke nacrte u standardnim formatima. Nacrti definiraju gabarite pločice, pozicije montažnih rupa, visine komponenata, pozicije konektora i svih otvora na kućištu, te tolerancije kritičnih dimenzija. Klijent koji želi naručiti kućište kod drugog dobavljača, integrirati uređaj u vlastitu mehaničku konstrukciju ili verificirati fitanje u postojeći prostor — sve to može napraviti s dokumentacijom koju smo isporučili, bez potrebe za ponovnim mjerenjem ili nagađanjem.
Upute za proizvodnju
Proizvodni dokument opisuje cijeli proces sklapanja uređaja korak po korak — redoslijed montaže, posebne zahtjeve pri rukovanju pojedinim komponentama, parametre lemljenja, upute za kabliranje i spajanje konektora, i sve što tehničar treba znati da sklopi uređaj ispravno i konzistentno. Dobro napisane upute za proizvodnju ključne su u trenutku kada serija raste ili kada je u proces uključen novi tehničar — jer procedure koje postoje samo u nečijoj glavi nisu procedure, to je rizik.
Upute za programiranje
Programski dokument opisuje sve korake potrebne za programiranje uređaja — koji programator koristiti, kojim sučeljem, kojom verzijom firmware-a, kako verificirati da je programiranje uspješno završilo. Za uređaje s operacijskim sustavom dokumentiramo i proceduru instalacije, verzije komponenti softverskog stacka i sve konfiguracije koje se primjenjuju. Cilj je da bilo koji tehničar s dokumentacijom u ruci može isprogramirati uređaj identično — bez znanja o unutarnjoj arhitekturi sustava i bez improvizacije.

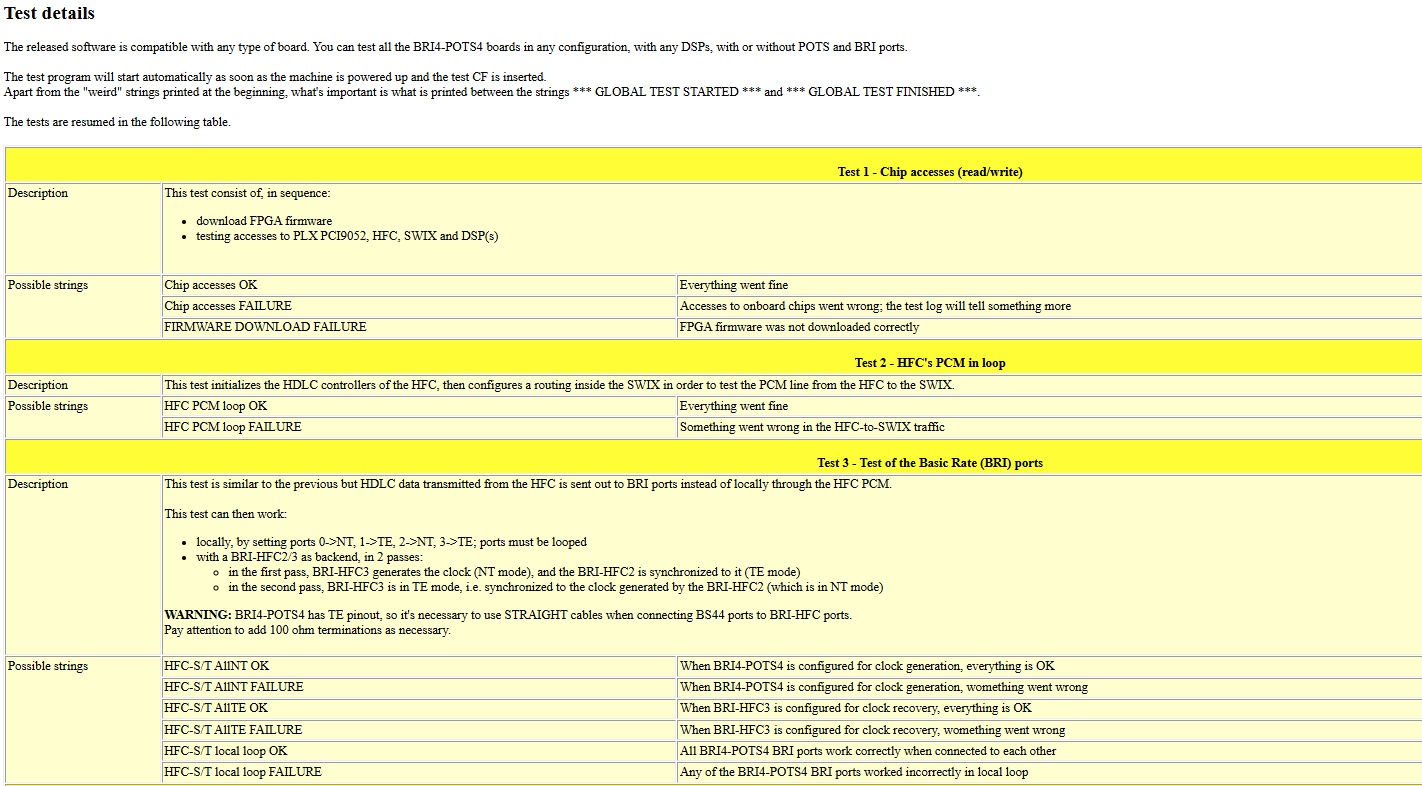

Upute za testiranje
Testni dokument definira što se testira, kojim redoslijedom, kojom opremom i koji su prihvatljivi rezultati. Svaki korak ima jasno definiran prolazni kriterij — nije dovoljno napisati "izmjeri napon na TP3", treba pisati "izmjeri napon na TP3, prihvatljiv raspon 4,9 V – 5,1 V, sve izvan raspona uputi na rework". Testne upute koje su dovoljno precizne da ih može provesti tehničar bez prethodnog znanja o projektu — to je razina preciznosti kojoj težimo.
Dokumentacija kao dugoročna vrijednost
Tehnička dokumentacija ima vrijednost koja daleko nadilazi trenutak isporuke. Godinu dana nakon što je uređaj u produkciji, klijent koji želi naručiti novu seriju, uvesti promjenu u dizajn ili prebaciti proizvodnju na drugog dobavljača — može to napraviti jer ima dokumentaciju. Bez nje, svaka takva promjena počinje od nule. Upravo zato dokumentaciju ne tretiramo kao zaključni administrativni korak nego kao sastavni dio onoga što isporučujemo.
