Električna shema nije samo nacrt — ona je jezgra cijelog projekta. Sve što dolazi nakon nje, od PCB layouta do firmwarea do testiranja, oslanja se na odluke donijete u ovoj fazi. Loša shema ne postaje bolja na pločici.

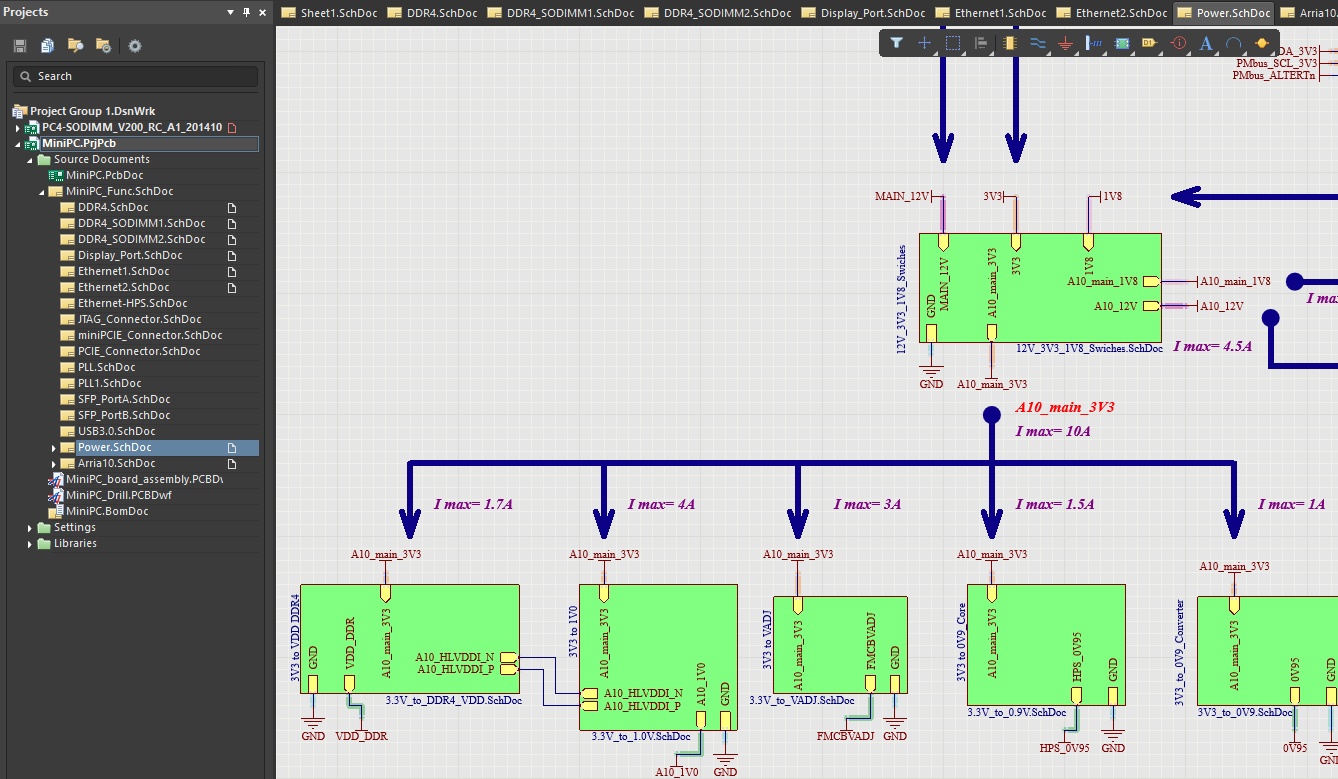

Naš pristup dizajnu sheme počinje definiranjem arhitekture sustava. Prije nego što se nacrta prva komponenta, razrađujemo blok dijagram: koje funkcionalne cjeline uređaj ima, kako komuniciraju, gdje su kritične točke. Tek tada kreće detaljni rad.

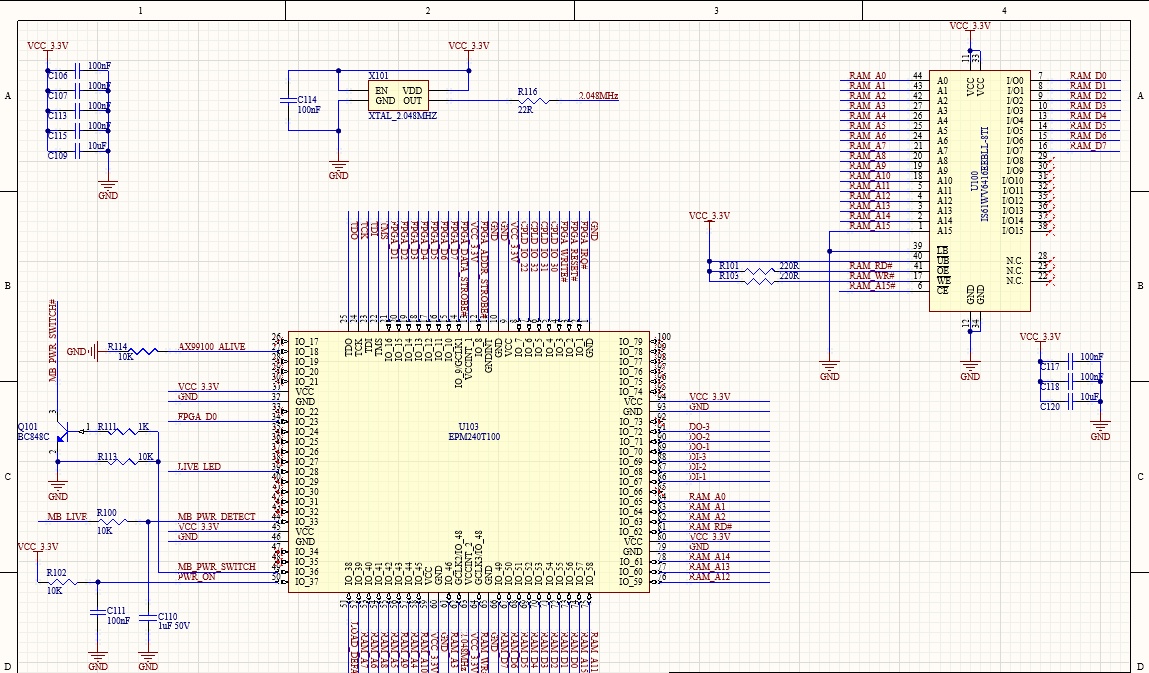

Radimo s cijelim spektrom komponenti i tehnologija. Mikrokontroleri svih arhitektura — od jednostavnih 8-bitnih do 32-bitnih ARM Cortex jezgri. Programabilna logika — CPLD i FPGA za aplikacije gdje su potrebne paralelne operacije, deterministički timing ili visoke brzine obrade signala. Power management — linearni regulatori, prekidački pretvarači, punjači baterija, nadzor napona. Komunikacijska sučelja — UART, SPI, I2C, USB, Ethernet, CAN, RS-485, i bežične tehnologije.
Odabir komponenti nije samo tehnički zadatak — to je i logistički. Projektirati oko komponente koja nije dostupna ili čiji lead time iznosi 52 tjedna nije rješenje. Svaki odabir provjeravamo na dostupnost kod distributera, analiziramo alternativne izvore i gdje je moguće definiramo approved substitutes već u fazi projektiranja.

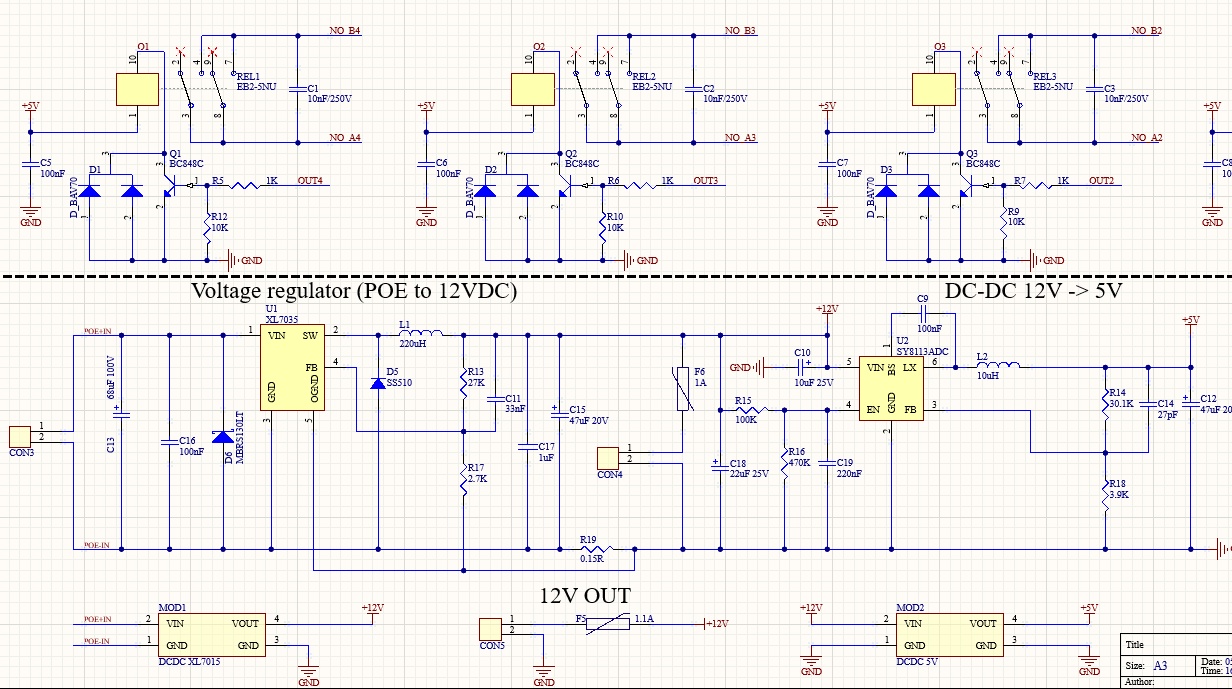

Posebnu pažnju posvećujemo napajanju. Power tree — hijerarhija napona i struja kroz sustav — definira se pažljivo, s rezervama u struji, pravilnom sekvencom podizanja napona gdje je potrebna, i zaštitnim sklopovima tamo gdje je kritično. Greške u napajanju su najčešći uzrok nefunkcionalnih prototipova.
Jednako tako, svaki digitalni signal koji prelazi granicu između domena napona, prelazi između brze i spore domene, ili nosi osjetljive podatke, tretira se svjesno — s izolacijom, level shifterima, ili odgovarajućim line driverima.
Shemu isporučujemo u formatu koji klijent može koristiti — PDF za pregled i arhivu, native Altium format za daljnji rad ako klijent ima vlastiti tim, ili neutralni format po dogovoru. Uz shemu ide i inicijalna BOM lista s odabranim komponentama, referencama i preporučenim distributerima.
Ako klijent dolazi s vlastitom shemom — bez problema. Nudimo i uslugu pregleda i revizije postojeće sheme, s pisanim izvještajem o nalazima i preporukama prije nego se krene u PCB fazu.
